直线振动筛

直线振动筛

  • 颗粒/粉末准确分级
  • 去除异物/结块
  • 去除液体中的异物

产品优势:物料从给料机均匀地进入筛分机的进料口.通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封胡结构.无粉尘溢散.自动排料等特点,更适合于流水线作业。

最大进料 处理量: 0.12-20(t/h)

生产能力 网孔尺寸: 2-200(目)

适用物料:各种粉尘,颗粒物料的筛分分级。

在线咨询

拨打热线进行报价
0373-268 2333

直线振动筛产品介绍

振动筛也叫做筛粉机、电动筛,在各行各业广泛使用,尤其是在食品行业和化工行业应用广泛。

振动筛有两大作用:1、去除杂质2、对物料进行分级

随着社会的进步,生产越来越精细化,振动筛的使用范围也越来越广。过去只有大型企业才会使用振动筛,而现在越来越多的中小型企业也开始使用振动筛了。振动筛可以将物料中的杂质去除掉,也可以将物料按照大小颗粒的不同,分成不同的等级。

物料使用振动筛进行筛分以后,如果是作为

原材料使用,可以生产出更精细的产品;如果是把物料对外出售,可以卖出更高的价格。因此,越来越多的企业开始使用振动筛。特别是过去很多企业采用人工进行筛分,随着工人工资越来越高,人工筛分的成本也越来越高,使用振动筛进行筛分,可以大大降低生产成本。

振动筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振筛(圆形振动筛)。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹,可以对物料进行精筛分、概率筛分等。

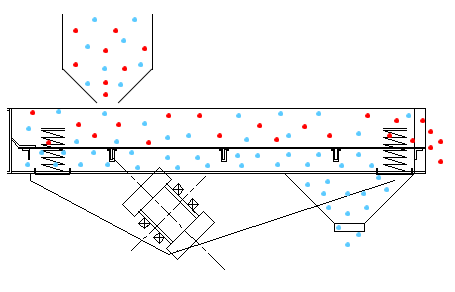

直线振动筛工作原理

振动筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振筛(圆形振动筛)。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹,可以对物料进行精筛分、概率筛分等。

振动筛主要特点

1.效率高、设计精巧耐用,任何粉类、粘液均可筛分。

2.换网容易、操作简单、清洗方便。

3.网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。

4.杂质、粗料自动排出,可以连续作业。

5.独特网架设计,筛网使用时间长久,换网快只需3-5分钟。

6.体积小,不占空间移动方便。

7.筛机可以达到五层,建议使用三层。

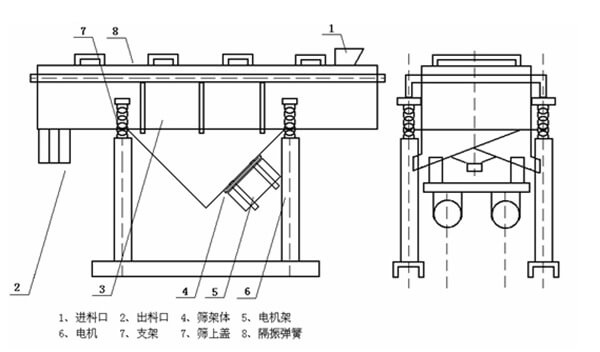

直线振动筛结构说明

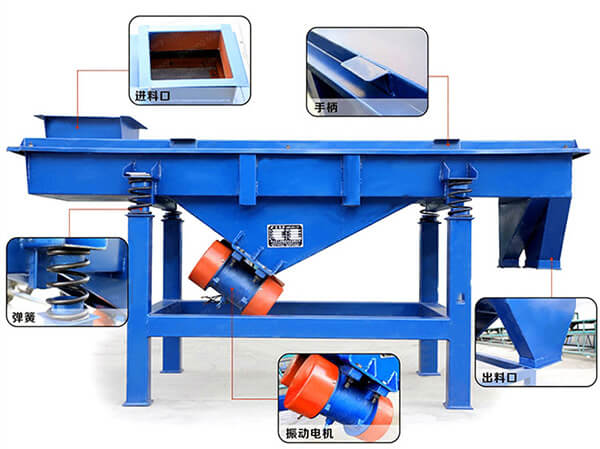

直线振动筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。


直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120
